Schneider Adagio

Schneider

Marque: Schneider	Type: Adagio D2
Année 1955	Alimentation: alternatif 110-240 V

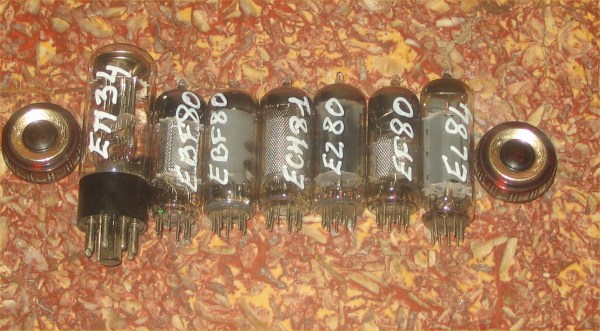

Tubes: EF80, ECH81, EBF80, EBF80, EL84, EM34, EZ80	Type: Superhétérodyne
Gammes d'ondes: 4 gammes. GO, PO, OC, BE

En ce week-end avec une météo pourrie, je n’ai pas envie de sortir. Une restauration s’impose pour s’occuper.
Cette jolie TSF m’a été donnée par un habitant de mon village. Elle venait de son père. Il voulait qu’elle soit restaurée pour être en collection plutôt que de la mettre à la décharge (franchement il a bien fait).
Elle a été très bien conservée. D’aspect extérieur, elle est comme neuve; aucun choc, aucune rayure sur le vernis et aucune trace d’humidité.

2 Schémas. Sur le schéma n°1 une erreur s'est glissée. Il est écrit EL80 au lieu de EL84.

Cadre incorporé pour Les GO et PO. Haut Parleur à aimant permanent ce qui oblige à mettre une résistance de 2,2 kΩ 2w entre les deux condos d’alimentation pour remplacer la valeur de la bobine d’excitation.

La mise en route se fait par le potentiomètre du correcteur de tonalité et non pas par celui du volume.
Bien que cette radio possède 7 tubes (ce qui est élevé), elle reste néanmoins assez classique.

EF 80 amplificateur du cadre GO et PO, montage très classique avec ce tube comme on trouve également sur les antennes extérieures ou cadre. Très important : elle est équipée d’une self rejecteur haute fréquence qui a pour but de filtrer toutes perturbations du signal.
ECH 81 comme oscillateur et mélangeur
EBF 80 amplificateur Moyenne fréquence
Une 2ème EBF 80 en détection et Ampli Basse fréquence
EL 84 comme Ampli de puissance
EZ 80 comme redresseur
Et enfin une EM34 comme indicateur visuel (œil magique)

Cette radio a un correcteur de tonalité assez élaboré. Ce n'est pas un simple condo avec un potar mais,ce qui me surprend, c’est le volume qui se fait par un double potar de 1mΩ monté en série. Je trouve ce montage pas très orthodoxe et je ne vois pas trop pourquoi.

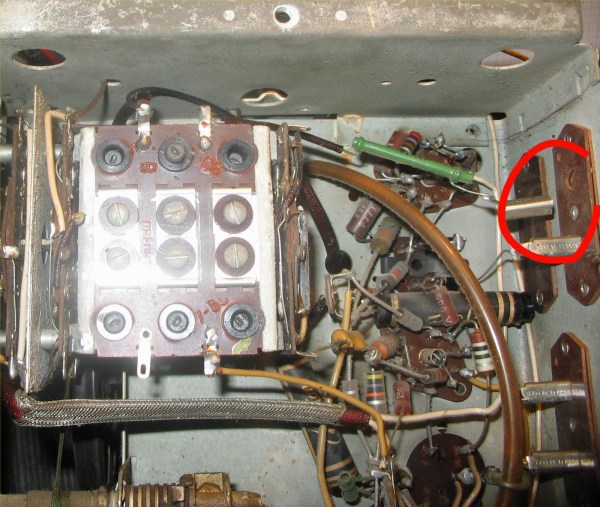

Un des deux transfos MF est monté à l’intérieur de la radio. C ’est pour cela que l’on n'en voit qu’un à côté des tubes.

Quand j’ai démonté cette radio, j’ai remarqué que le fil d’alimentation avait été changé mais surtout, qu’il y avait un inter de lampe de chevet. J’en ai conclu de suite que l’inter du potentiomètre du correcteur de tonalité devait être HS.
Les fils ne sont pas très abimés mais par précaution, autant tous les changer.
Le transfo d’alimentation est surélevé par rapport au châssis ce qui va rendre un peu plus délicat la connectique.
Le goudron du condo sur le transfo d’impédance a coulé sur la bakélite de ce dernier. J’espère qu'il n’est pas grillé.

Le fusible du transfo d’alimentation a été remplacé par un petit fil. Je n’aime pas bien ça. Je verrai ça une fois démonté en le « sonnant ».
Changer aussi tous les condos. Je trouve que cette radio en a une grande quantité !
Un des deux condos de 32µf a déjà été changé, il me semble qu’il était déjà d’occasion.

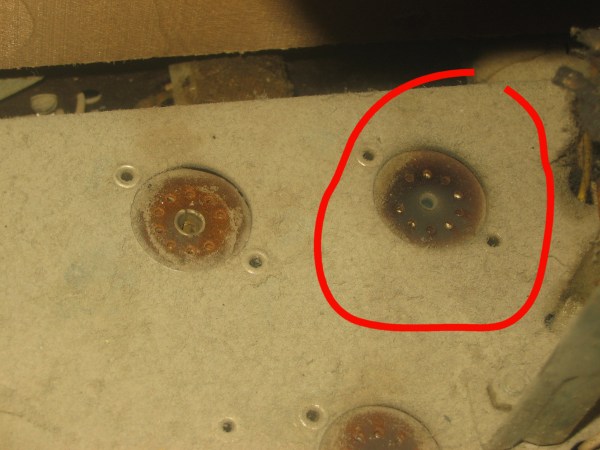

A prévoir le changement de la douille de la EL84 car je trouve les contacts trop libre et la bakélite noire. La EL84 est un tube qui chauffe énormément donc il n'y a rien d’anormal à cela.
A changer également le connecteur de la prise antenne qui est cassé.
Changer le fil qui commande l’indicateur du sélecteur de fréquence.

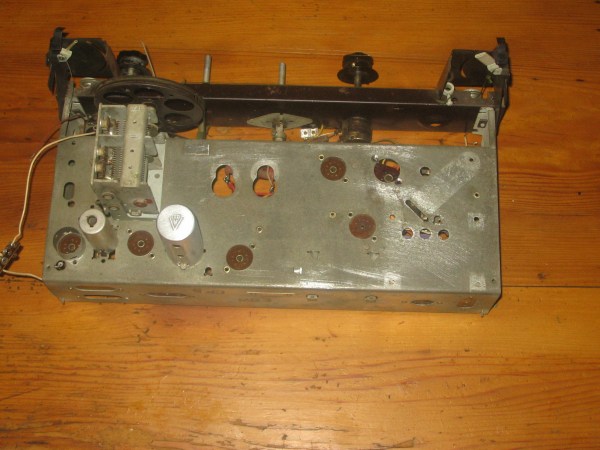

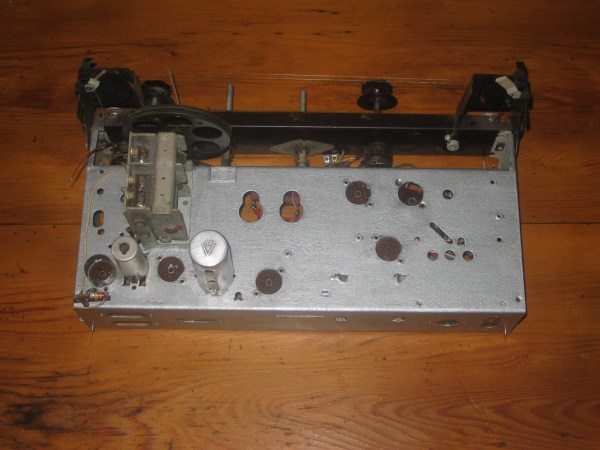

Bien sur un démontage d’un maximum de composants pour la peinture du châssis.

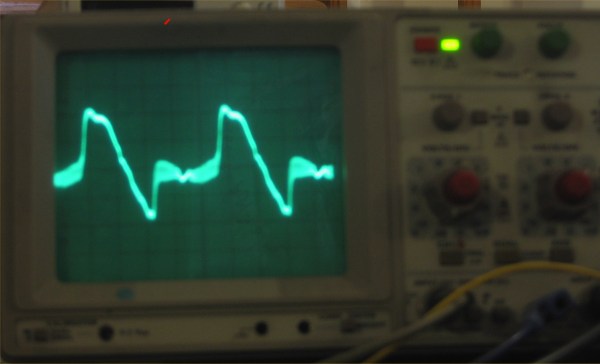

Et après tout ça sûrement d’autres petites choses mais on verra à la mise en route.

Transformateur d’alimentation
Primaire:
110v = 10,5Ω
125v = 12Ω
145v = 18Ω
220v = 40 Ω
245v = 47,3 Ω

Depuis plusieurs mois je normalise le branchement du transfo d'alimentation voici un exemple sur cette radio

Violet: Haute tension
Blanc ou noir: Masse
Jeaune: 6,3v Chauffe de la Valve
Vert: Inter secteur
Orange: alimention chauffe de tous les tubes + voyants

Encore un nauveau condensateur, peut être le debut des condos plastique. Ici un 40nf 200v, bien sûr une valeur qui n'existe plus.
